開關電源現在已經廣泛使用于工業主動化操控軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等范疇幾乎隨處可見。
開關電源的首要電路是由輸入電磁攪擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM操控器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓維護電路、輸出過欠壓維護電路、輸出過流維護電路、輸出短路維護電路等組成的。

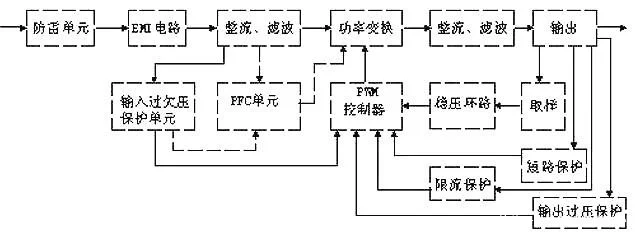

開關電源的電路組成方框圖如下：

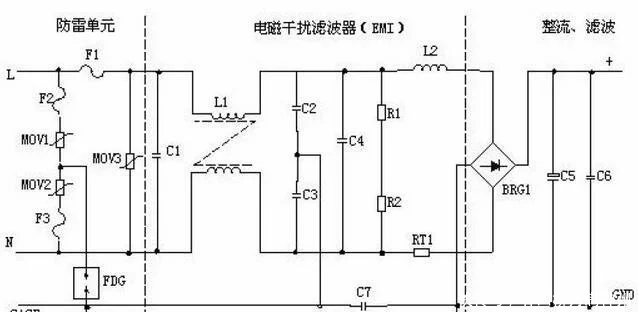

②輸入濾波電路：C1、L1、C2、C3組成的雙π型濾波網絡首要是對輸入電源的電磁噪聲及雜波信號進行按捺，避免對電源攪擾，同時也避免電源自身發生的高頻雜波對電網攪擾。當電源敞開瞬間，要對C5充電，因?yàn)樗查g電流大，加RT1（熱敏電阻）就能有用的避免浪涌電流。因瞬時能量全耗費在RT1電阻上，必定時刻后溫度升高后RT1阻值減?。?/span>RT1是負溫系數元件），這時它耗費的能量十分小，后級電路可正常作業。
③整流濾波電路：溝通電壓經BRG1整流后，經C5濾波后得到較為純凈的直流電壓。若C5容量變小，輸出的溝通紋波將增大。

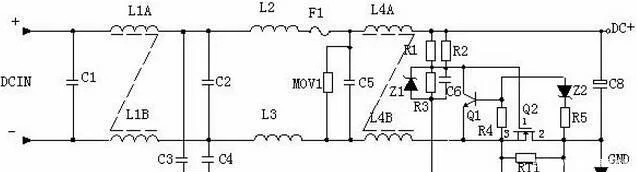

DC輸入濾波電路原理：
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7組成抗浪涌電路。在起機的瞬間，因?yàn)?/span>C6的存在Q2不導通，電流經RT1構成回路。當C6上的電壓充至Z1的穩壓值時Q2導通。如果C8漏電或后級電路短路現象，在起機的瞬間電流在RT1上發生的壓降增大，Q1導通使Q2沒有柵極電壓不導通，RT1將會在很短的時刻燒毀，以維護后級電路。
1、MOS管的作業原理：目前使用最廣泛的絕緣柵場效應管是MOSFET（MOS管），是使用半導體外表的電聲效應進行作業的。也稱為外表場效應器件。因?yàn)樗臇艠O處于不導電狀況，所以輸入電阻能夠大大提高，最高可達105歐姆，MOS管是使用柵源電壓的巨細，來改動半導體外表感生電荷的多少，從而操控漏極電流的巨細。

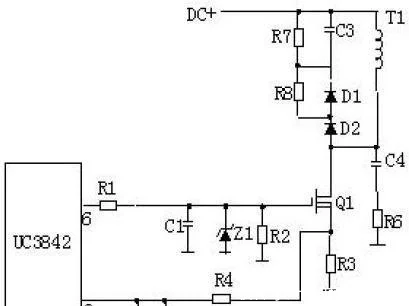

常見的原理圖：
R4、C3、R5、R6、C4、D1、D2組成緩沖器，和開關電源MOS管并接，使開關電源管電壓應力削減，EMI削減，不發生二次擊穿。在開關電源管Q1關斷時，變壓器的原邊線圈易發生尖峰電壓和尖峰電流，這些元件組合一起，能很好地吸收尖峰電壓和電流。從R3測得的電流峰值信號參與當前作業周波的占空比操控，因此是當前作業周波的電流束縛。當R5上的電壓抵達1V時，UC3842停止作業，開關電源管Q1當即關斷。R1和Q1中的結電容CGS、CGD一起組成RC網絡，電容的充放電直接影響著開關電源管的開關電源速度。R1過小，易引起振動，電磁攪擾也會很大；R1過大，會下降開關電源管的開關電源速度。Z1一般將MOS管的GS電壓束縛在18V以下，然后維護了MOS管。
Q1的柵極受控電壓為鋸形波，當其占空比越大時，Q1導通時刻越長，變壓器所貯存的能量也就越多；當Q1截止時，變壓器通過D1、D2、R5、R4、C3開釋能量，同時也抵達了磁場復位的意圖，為變壓器的下一次存儲、傳遞能量做好了預備。IC依據輸出電壓和電流時刻調整著⑥腳鋸形波占空比的巨細，然后安穩了整機的輸出電流和電壓。C4和R6為尖峰電壓吸收回路。

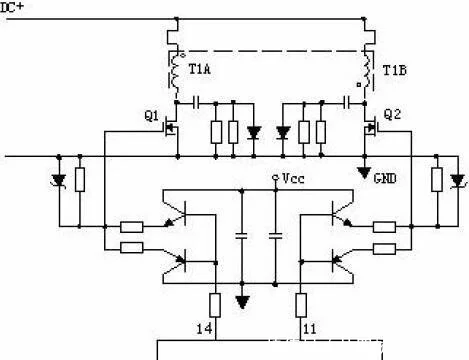

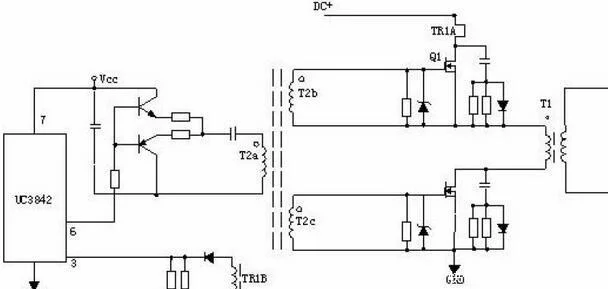

2、 推挽式功率改換電路： Q1和Q2將輪流導通。

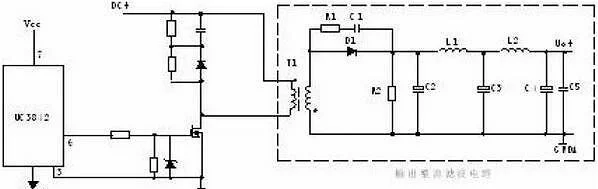

反激式整流電路：

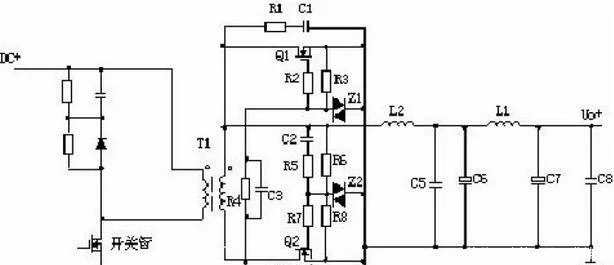

反激式整流電路：
反饋電路原理圖：
1、在輸出端短路的情況下，PWM操控電路能夠把輸出電流約束在一個安全范圍內，它能夠用多種方法來完成限流電路，當功率限流在短路時不起作用時，只有另增設一部分電路。
2、短路維護電路一般有兩種，下圖是小功率短路維護電路，其原理簡述如下：
當輸出電路短路，輸出電壓消失，光耦OT1不導通，UC3842①腳電壓上升至5V左右，R1與R2的分壓超越TL431基準，使之導通，UC3842⑦腳VCC電位被拉低，IC停止作業。UC3842停止作業后①腳電位消失，TL431不導通UC3842⑦腳電位上升，UC3842重新啟動，循環往復。當短路現象消失后，電路能夠主動康復成正常作業狀況。

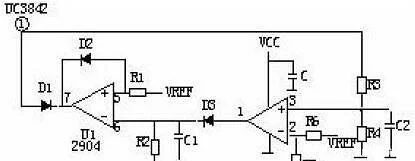

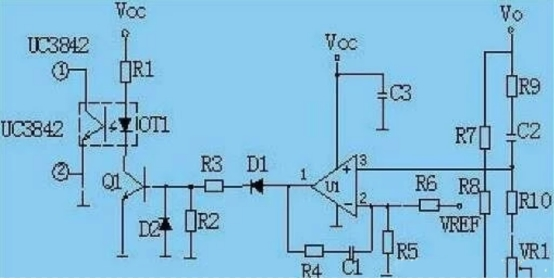

下圖是中功率短路維護電路，其原理簡述如下：

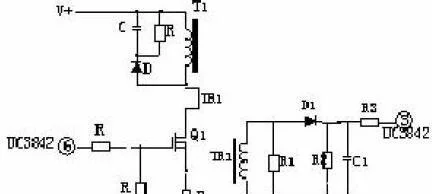

下圖是用電流互感器取樣電流的維護電路
輸出過壓維護電路的作用是：當輸出電壓超越規劃值時，把輸出電壓限定在一安全值的范圍內。當開關電源內部穩壓環路呈現故障或者因?yàn)橛脩舨僮鞑划?dāng)引起輸出過壓現象時，過壓維護電路進行維護以避免損壞后級用電設備。

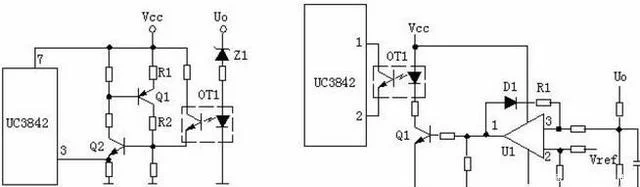

使用最為普遍的過壓維護電路有如下幾種：
可控硅觸發維護電路：
光電耦合維護電路：

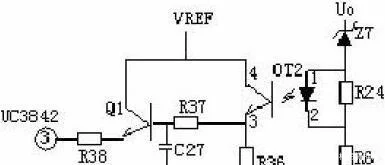

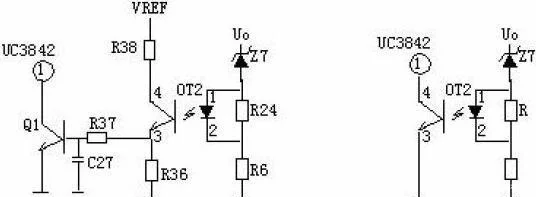

輸出限壓維護電路：輸出限壓維護電路如下圖，當輸出電壓升高，穩壓管導通光耦導通，Q1基極有驅動電壓而道通，UC3842③電壓升高，輸出下降，穩壓管不導通，UC3842③電壓下降，輸出電壓升高。循環往復，輸出電壓將安穩在一范圍內（取決于穩壓管的穩壓值）。
輸入電壓經L1、L2、L3等組成的EMI濾波器，BRG1整流一路送PFC電感，另一路經R1、R2分壓后送入PFC操控器作為輸入電壓的取樣，用以調整操控信號的占空比，即改動Q1的導通和關斷時刻，安穩PFC輸出電壓。L4是PFC電感，它在Q1導通時儲存能量，在Q1關斷時施放能量。D1是啟動二極管。D2是PFC整流二極管，C6、C7濾波。PFC電壓一路送后級電路，另一路經R3、R4分壓后送入PFC操控器作為PFC輸出電壓的取樣，用以調整操控信號的占空比，安穩PFC輸出電壓。
原理圖：
AC輸入和DC輸入的開關電源的輸入過欠壓維護原理大致相同。維護電路的取樣電壓均來自輸入濾波后的電壓。取樣電壓分為兩路，一路經R1、R2、R3、R4分壓后輸入比較器3腳，如取樣電壓高于2腳基準電壓，比較器1腳輸出高電平去操控主操控器使其關斷，電源無輸出。另一路經R7、R8、R9、R10分壓后輸入比較器6腳，如取樣電壓低于5腳基準電壓，比較器7腳輸出高電平去操控主操控器使其關斷，電源無輸出。
